滑片泵又叫滑板泵和葉片泵。滑片泵的特點是結構緊湊,體積小,流量均勻,運行穩定,脈動和噪音小,效率比普通齒輪泵高?;弥饕糜谥兴?,中功率液壓系統和機床,液壓機,起重運輸機,工程機械和注塑機的潤滑系統。特別廣泛用于機床。但是,滑片泵的結構復雜,制造精度高,零件容易磨損。根據國外的一般發展趨勢,在增加壓力的過程中,部分滑片泵逐漸被齒輪泵代替?;糜袃煞N類型,單作用葉片泵和雙作用葉片泵。雙作用滑片泵中約有95%用于機床,并且雙作用滑片泵具有高流量和出色的均勻性。

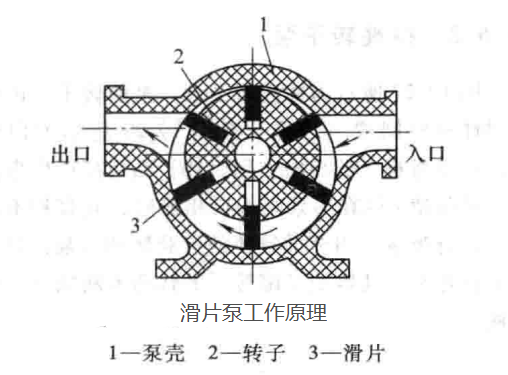

當滑片泵工作時,內轉子被驅動旋轉,并且由旋轉的內轉子產生的離心力使滑片從內轉子凹槽向外擺動并沿著泵體的內表面滑動?;瑑?nèi)轉子,泵體的曲線以及軸承座的端面形成一個封閉的腔。隨著內轉子的旋轉,密封件的體積從零開始逐漸增加,在旋轉的前半部分達到最大值,在旋轉的后半部分從最大值變?yōu)榱?。容積每轉一次變化,當容積增加時,液體被吸入,而當容積減小時,液體被加壓并排出,并且泵旋轉以連續地輸出均勻的流量。曲線在泵體上的對稱布置允許正向和反向旋轉。泵體頂部裝有安全閥。出口壓力可以根據使用條件預先調節。同時,如果管道或閥門組件發生故障,并且系統壓力超過安全閥設定壓力,則安全閥將起作用以形成內部液體流。陶扮演著安全保護的角色。
滑片泵的產品性能特點如下:
1、當用作地下儲罐的泵時,它具有很強的自吸能力,可以達到4.5m的揚程。
2、高效泵的滑片受到離心力,機械推力和水壓的共同作用,并接近定子內部的曲線,從而實現了獨特的高效泵。
3、可保持相同性能的自調節滑片,滑出轉子凹槽并不斷補充磨損,而不會影響泵的性能。這與齒輪泵本質上是不同的。
4、具有輸送剪切敏感性液體的能力液壓滑片的高效設計減少了驅動泵時滑片在流體中的剪切和攪動,從而獲得了流體特性。避免更改。
5、可靠的密封特性考慮到粘性和高溫介質的特性,采用具有安全,耐用和高度可靠的特殊結構的機械密封。
6、為了維護,打開泵蓋,取出舊滑片并插入新滑片非常方便。您可以在幾分鐘之內使泵恢復工作。日常檢查同樣簡單。
7、在泵上設置了安全敏感的壓力保證安全閥。如果出口系統突然關閉,出口壓力將不會升至0.15Mpa以上。這樣可以確保您的泵和系統的安全。電機未過載。

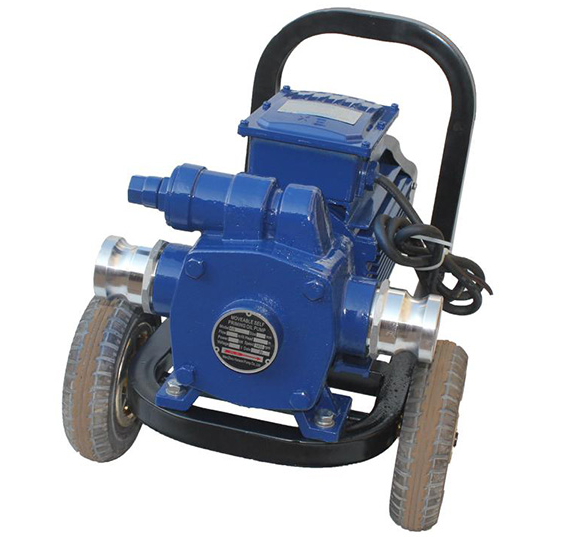

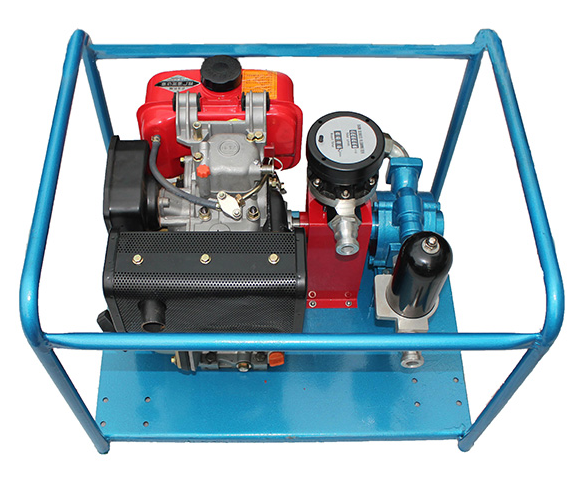

滑片泵是旋轉正排量泵,它通過旋轉偏心轉子來改變油腔室內外的容積,從而抽油?;脧V泛用于移動或固定安裝。該泵與萬向聯軸器或液壓馬達結合使用時,可以安裝在任何油輪上,也可以連接至馬達或柴油發動機。它可以用于金屬地板,高流量潤滑器和移動潤滑器。是銅輪齒輪泵的替代品。
1、的啟動前準備
(1)在啟動新裝置之前,必須在泵體內注滿適量的介質油(通過回流閥尾部的螺紋孔添加輸送介質)。我能做到)。泵體油位超過泵軸。否則會損壞泵的機械密封。在正常使用中,在啟動泵之前無需加油。
(2)轉向,看是否滿足要求。
(3)檢查長時間未使用的潤滑油,特別是在檢查泵的情況下,如果要再次移動它,請?zhí)砑訚櫥椭ㄢ}基潤滑脂)并用手轉動旋轉部件以使其順暢旋轉或咬合。檢查是否有任何異常情況,例如。每隔30天檢查一次通常使用的泵的油杯中的油量,如果不足,則加油并將其壓入軸承。
(4)檢查泵入口和出口閥的打開和關閉。對于滑片泵,我們建議在出口閥完全打開時啟動。對于阻止過程完全打開的過程,您可以慢慢調整到過程中指定的要求,然后鎖定閥門的打開。下次開始時無需進行任何調整。
2、開始:可以在開始之前完成所有準備工作后開始。
3、 操作
(1)啟動后,檢查入口壓力表和出口壓力表指示的表壓力,出口表壓力在性能指標的范圍內,以達到操作目的。
(2)聆聽泵單元的工作狀態,然后通過嗅探進行檢查。此外,它也不應受到強烈的噪音或振動。
(3)在連續運行期間,請檢查裝有軸承的泵端蓋的溫度是否正常,并且環境溫度不超過400℃。即使觸摸,也不要燙傷自己,否則會導致異常,請停止機器并調查原因。
(4)注意電動機的功率計(或電流表),如果功率(或電流)太大,請停止機器并找出原因。
4、以下是一些維護注意事項。
SUB滑片泵結構緊湊,結構合理,可靠性高,因此在正常使用過程中無需拆卸和維護。發現缺陷后,有必要調查原因并解決。
(1)軸承。滑片泵選擇的軸承是滾針軸承,在正常維護期間不需要更換,僅在嚴重磨損和影響正常使用的情況下才應更換。
(2)幻燈片。正常的滑片磨損很低,如果磨損大于2 mm(請參閱滑片和泵腔內壁的磨損),請更換滑片。
(3)泵端蓋。泵的左右端蓋通常幾乎沒有磨損,應在兩側均勻磨損。如果磨損不均勻,則需要找出原因并解決。
(4)機械密封。通常,不應拆卸機械密封件以進行無泄漏檢查。如果在泵端蓋的底部邊緣有大量的機油泄漏,則應拆卸并檢查機械密封。組裝和拆卸機械密封件時。小心操作,拆卸時要注意配合表面的清潔度,并在拆卸時要注意保護可移動和固定的環形鏡。嚴禁敲打和碰撞。機械密封泄漏的主要原因是拋光摩擦副以修復鏡面的方法,因為摩擦副的鏡面很粗糙,并且也可以更換摩擦副。另外,由于O型密封圈(由耐油橡膠制成的油泵)由于泄漏而安裝,變形或老化,因此有必要調節
并組裝O型密封圈。
(5)回流閥。正常情況下,回油閥不會發生故障,因此嚴格禁止將其打開,如果損壞,請更換回油閥。
