滑片泵又稱葉片泵、刮板泵、刮板泵。大多數由泵體、內轉子、定子、泵蓋和滑動葉片組成。其工作原理是依靠離心力使滑動葉片更靠近偏心定子。入口處兩個滑片之間的體積增大，液體被吸收，出口處兩個滑片之間的體積減小。

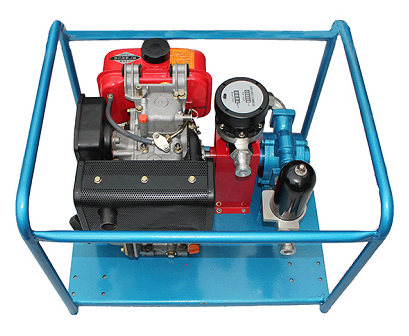

滑片泵廣泛用于移動或固定安裝。當與萬向聯軸器或液壓馬達結合使用時，滑片泵可以安裝在任何油罐車上或連接到電機或柴油發動機。它可用于金屬地板、高流量燃油分配器和移動燃油供應。

滑片泵的工作原理

普通滑片泵通常用于輸送中壓油料。當輸送高粘度液體時，這種滑片的泄漏會增加，因?yàn)樗?限于普通的粘性液體。大型滑片泵與普通滑片泵具有相同的工作原理，可用于輸送腐蝕性和半均質或藍色固體高粘度液體。在這種情況下，可以使用單個滑片泵，在轉子槽中滑動。輸送磨蝕性液體時，泵內部必須采用耐磨材料進行保護。

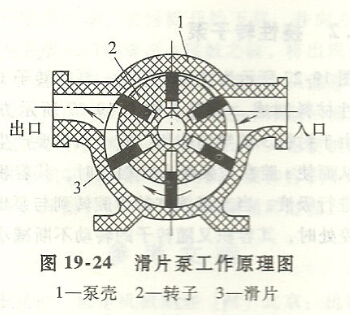

滑片泵的結構如圖19-24所示。偏心定子和泵體內裝有帶徑向槽的轉子，滑片位于轉子的徑向槽內?；臄?shù)量可以是兩個或更多。在這種情況下，當轉子旋轉時，離心力的作用使滑片與轉子本體一起沿定子內表面拋出并滑動。滑片泵的工作原理是隨著滑片與定子形成的密封腔的偏心逐漸增大而增大。隨著旋轉的繼續，空腔減到零，轉子和葉片之間的空腔充滿液體，開始從吸入?yún)^(qū)吸入，然后推入排出區，完成供液過程。

滑片泵工作原理圖

滑片泵的特點如下：

1、高速自吸能力：高差可達5米，可用于地下儲罐，自吸時間小于20S。

2、可靠的密封結構：特殊結構的機械密封。高耐磨性和可靠性。

3、自充干運行功能：需要對水泵進行灌溉，水泵10分鐘不能進行干燥。具有自動校正功能，滑板可以不斷補充和磨損：保持相同的性能。

4、自調節滑板。它非常干凈，檢查并只需幾分鐘即可更換滑動葉片，易于維修。

5、提高了簡單結構的使用壽命而不影響泵的性能。
