普通的滑片泵通常用于在中等壓力下輸送油性物質。在運輸高粘度液體時，該滑片會泄漏更多，因此 限于普通的粘性液體。具有相同原理的堅固耐用的滑片泵可用于輸送腐蝕性，高粘度液體，半固體甚至固體。在這種情況下，只能使用一個可滑動通過轉子凹槽的滑片泵。在輸送研磨液時，必須用耐磨材料保護泵的內部。

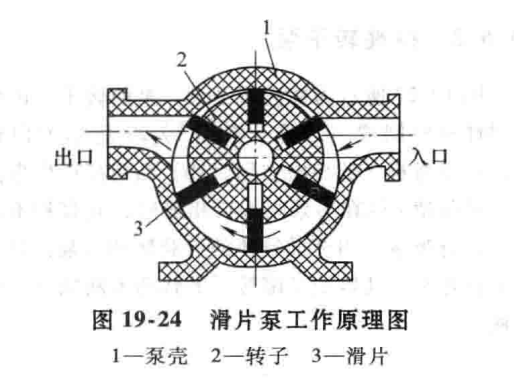

下圖顯示了滑片泵的結構。帶有徑向槽的轉子通過偏心定子安裝在泵體上，滑動葉片位于轉子的徑向槽中。可以有兩個或更多的滑片。當轉子旋轉時，離心力導致滑動葉片從轉子主體中拋出，并沿定子的內表面滑動。由這些滑動葉片和定子形成的密封腔隨著偏心率的增加而逐漸增大。隨著旋轉的繼續，空腔減小到零，并且轉子和滑動葉片之間的空腔中的液體充滿液體并從吸入?yún)^(qū)域被吸出。然后推至排水區域以完成液體供應過程。

滑片泵結構圖

滑片泵的應用特性

滑片泵可以用作自吸泵，具有很強的自吸能力，并可以提供低粘度，低品質的燃油，例如汽油，柴油和潤滑油。一些等粘度油滑片泵可以輸送粘性介質，例如原油，瀝青，石油，化工和化學過程中的存儲和運輸，倉庫清潔，原料供應和增壓需求。

滑片泵具有以下功能特點

1、高速自吸能力：高度差可達到5m，可在地下儲罐中使用，自吸時間少于20秒

2、可靠的密封結構：特殊結構的機械密封，耐磨抵抗力和可靠性。

3、自填充和空運行功能：無需灌溉泵，泵可以空運行10分鐘。

4、保持相同性能的自調節滑片：自動校正功能使滑片能夠在不影響泵性能的情況下連續補償磨損，從而大大延長了泵的使用壽命。

5、結構簡單，滑板易于維修，檢查，清潔和更換，僅需幾分鐘。
